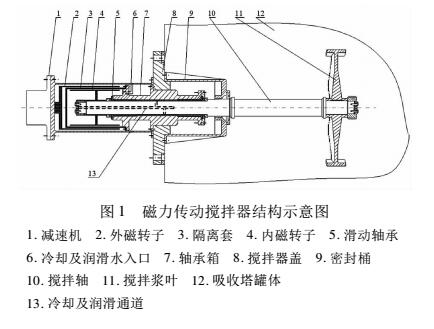

磁力攪拌器結構如圖 1 所示，主要由減速機、連接體、磁力傳動器、軸承體、密封桶、滑動軸承、攪拌軸、槳葉等部件組成。其中，磁力傳動器由內、外磁轉子及隔離套三部分組成。

在磁力攪拌機中，槳葉、攪拌軸與內磁轉子連為一體，通過軸承支撐組成工作件，為設備從動件;外磁轉子與減速機連為一體組成動力件，為設備主動件; 從動件和主動件被隔離套完全隔離。

工作時，由電機經減速機帶動外磁轉子轉動，由于內、外磁轉子間存在磁場，外磁轉子會通過磁力耦合作用于內磁轉子，從而驅動與內磁轉子連接的工作件 ( 即攪拌軸等) 進行同步旋轉，實現無接觸傳遞扭矩的目的。
